PVe PVPM1500X – Portables Peakleistungsmessgerät / I-U-Kennlinienmessgerät für Photovoltaik-Anlagen mit bis zu 1500V, 20A
Das PVPM1500X I-U-Kennlinienmessgerät von PV-Engineering ist ein tragbares System für Photovoltaik-Anlagen bis 1500V und 20A. Es richtet sich an EPCs, Betreiber großer Solarparks, Gutachter sowie Serviceunternehmen, die eine zuverlässige und präzise Lösung für die Messung im Feld benötigen. Mit dem PVPM1500X I-U-Kennlinienmessgerät können Sie die Leistung von Standardmodulen und klassischen PV-Anlagen schnell und unkompliziert überprüfen.
Das PVPM1500X ermöglicht die präzise IV-Kennlinienmessung von PV-Modulen, Strings und Arrays bis 1500V/20A. Erfasst werden zentrale Parameter wie Peakleistung (Pmax) sowie die Widerstände Rs und Rp. So lassen sich Fehler und Abweichungen direkt im Feld erkennen und Maßnahmen zur Optimierung schnell einleiten.

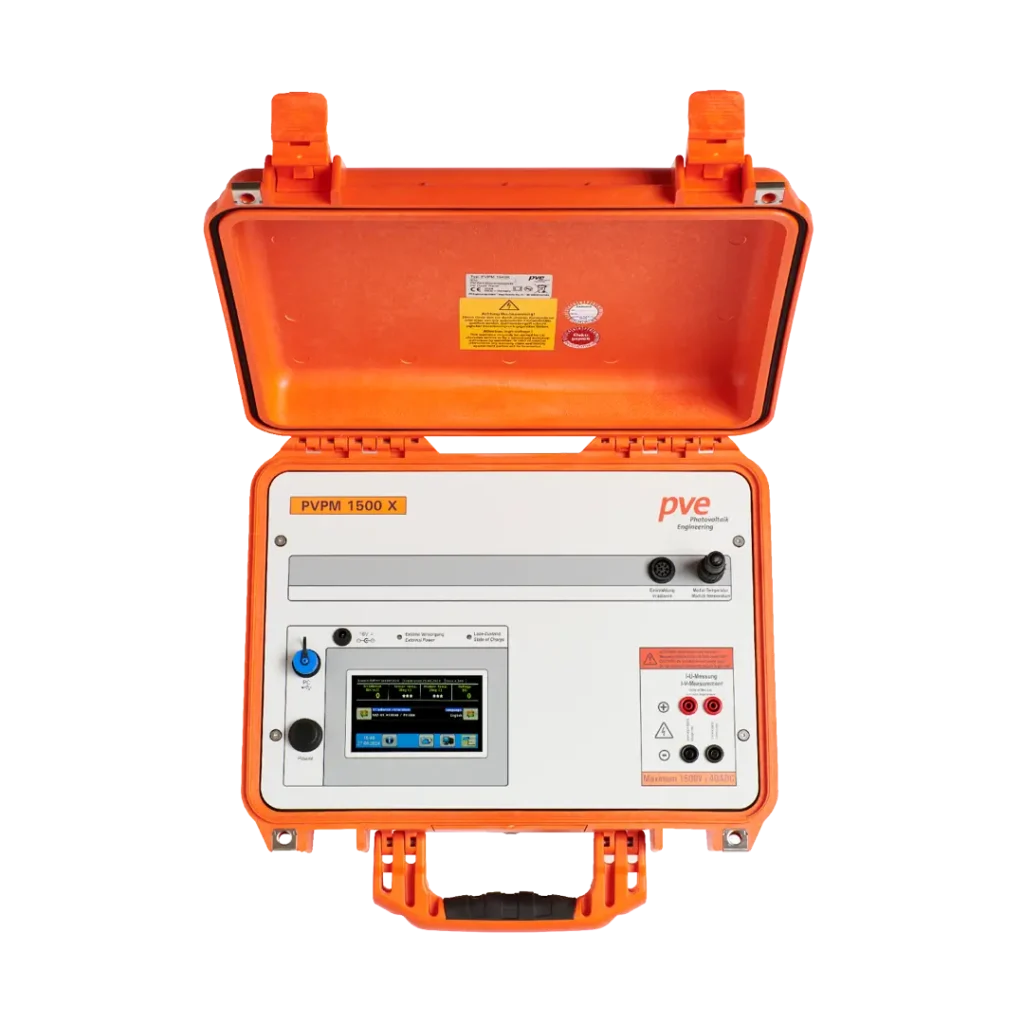

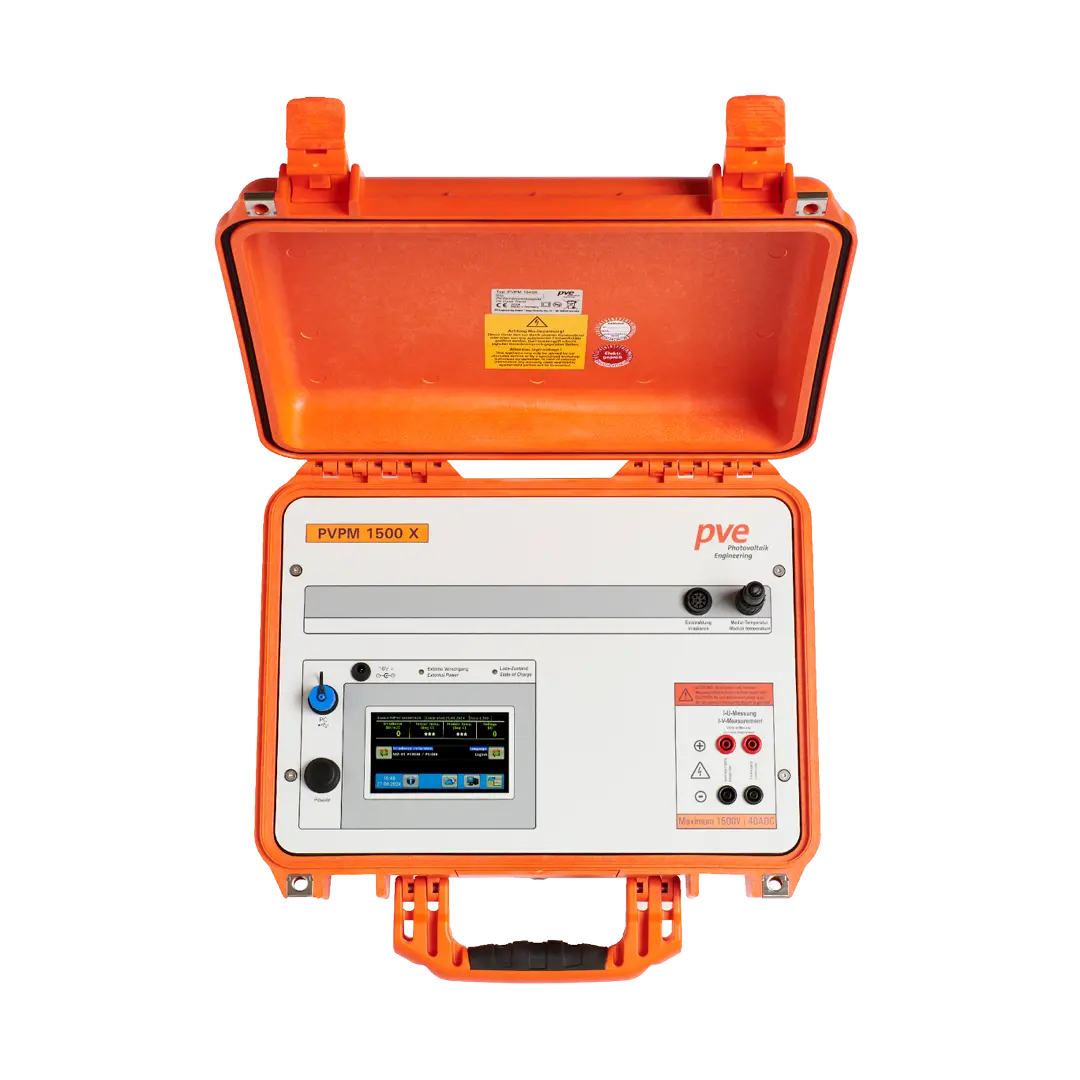

Mit robustem Kunststoffgehäuse, integrierter Akku-Stromversorgung und externem Weitbereichs-Ladegerät ist das Gerät ideal für den regelmäßigen Feldeinsatz. Die Bedienung erfolgt über ein kontrastreiches TFT-Touchdisplay mit klarer Menüführung. Auch ohne lange Einarbeitung sind sofort zuverlässige Messungen möglich. Messergebnisse lassen sich per USB einfach an den PC übertragen, archivieren und weiterverarbeiten.
Hinweis: Das PVPM1500X ist nicht für Hocheffizienzmodule geeignet. Für diese empfehlen wir das PVPM1540X I-U-Kennlinienmessgerät, das speziell für Hochleistungs- und bifaziale Module entwickelt wurde.
Damit ist das PVPM1500X die passende Wahl für EPCs, Serviceunternehmen und Gutachter, die eine bewährte, mobile Lösung zur Prüfung klassischer Photovoltaik-Anlagen benötigen.
(Änderungen vorbehalten)

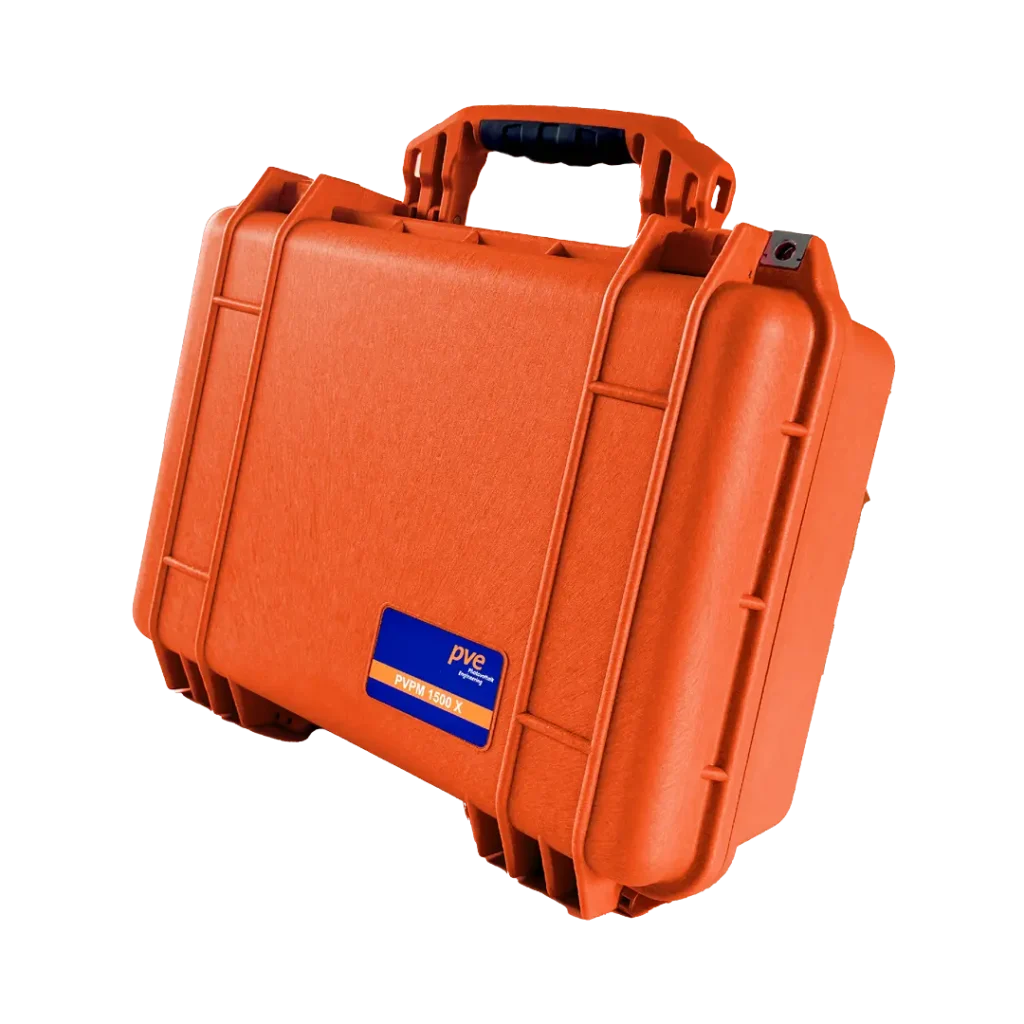

- Military grade Peli Case, IP67 mit Tragegriff und automatischem Druckausgleichsventil
- Einstrahlungs-Referenz-Sensor NES SOZ-03 mit integriertem Pt1000-Sensor erfasst Einstrahlung und Zelltemperatur
- Messung der Modul-Rückseitentemperatur mit einem RTD PT100 Modultemperatur-Sensor
Messbereiche des PVPM1500X
(Änderungen möglich)
Spannung
25V / 100V / 500V / 1500V
Strom
2A / 5A / 10A / 20A
Temperatur
-40°C - +100°C bei Pt1000
Einstrahlung
0 - 1300W/m2 (Standardsensor)
- Die Messbereiche können untereinander kombiniert werden
- Das Messgerät wählt automatisch einen optimalen Messbereich
Messeinheit
- Miniatur-Industrie-PC 32Bit, Echtzeituhr, keine mechanisch bewegten Teile wie Festplatten, Lüfter o. ä.
- Die Daten von mehreren 1000 Messungen werden automatisch dauerhaft im Gerät gespeichert (Flash-Speicher)
- Sampling Rate max. 100kHz, Auflösung 0.01V - 0.25V, 0.005A – 0.001A (abhängig vom gew. Messbereich)
- Messgenauigkeit für die I-U-Kennlinie besser 1%
- Toleranz der Peakleistungsbestimmung: ±5%
- Reproduzierbarkeit von Peakleistungsergebnissen: ±2%
- Messdauer Einzelmessung bei Einzelmodulen >20ms (ca. 100 Messwertpaare), dadurch kein Einfluss der kapazitiven Eigenschaften des Prüflings auf die Messung
- kalibrierter Einstrahlungs-Referenzsensor (monokristallin mit Zertifikat) mit Temperatursensor Pt1000; Edelstahl-Klemmhalter für die werkzeuglose Montage am Modulrahmen, 10m Leitungslänge
- Andere handelsübliche Sensoren über störsichere Kabelverbindung anschließbar
- 4-Leiter-Messkabel zum Generator vermeidet systematische Spannungs-Messfehler
- Ergänzend ist die Messung der Modul-Rückseitentemperatur unter Verwendung des standardmäßig mitgelieferten RTD PT100 Modultemperatur-Sensors möglich
- Langzeit-Dauermessungen von I-U-Kurven in einstellbaren Zeitintervallen
Anschluss nur an strombegrenzten Gleichspannungs-Quellen (z.B. Photovoltaik-Generatoren) zulässig!
Anzeige
- Farb-TFT-Display, LED-Backlight, Auflösung 480 x 272 Pixel, sonnenlicht-tauglich
Bedienung
- Menügesteuert über Touchscreen, direkt am Gerät
- Bedienung und Auswertung alternativ mit Windows-Programm,
Anschluss zum PC: USB, Buchse Standard Mini-B - USB-Kabel: Standard USB-2.0 Kabel
Spannungsversorgung
- Leistungsaufnahme ca. 40W
- Li-Ion-Akkumulator 99.6Wh (Dauerbetrieb bis zu 8h)
- Externes Netzteil, In 90-263Vac, 47-63Hz, 40W, UL-Zulassung
- Eingebauter Laderegler mit Überlade- /Tiefentladeschutz für Akku
- Anzeige des Ladezustands über Kontroll-LED auf der Frontplatte
Abmessungen
- Breite: 40,6 cm, Höhe: 17,5 cm, Tiefe: 33,0 cm, Gewicht: ca. 8,5 kg
Betriebsbedingungen
- max. Höhe über N.N.: 2000m
PVPM1500X
Temperatur
Feuchte
Betrieb
0°C bis 40°C
10% bis 90% (n. c.)
Lagerung
-10°C bis 85°C
5% bis 95%
- PVPM1500X
- Software-Lizenz PVe Curvealyzer
- Steuer- und Auswertesoftware für alle aktuellen und älteren Windows-Versionen, von Windows 2000 bis Windows 11
- kalibrierter Einstrahlungs-Referenzsensor (monokristallin mit Zertifikat) mit Temperatursensor Pt1000; Edelstahl-Klemmhalter für die werkzeuglose Montage am Modulrahmen, 10m Leitungslänge
- einem RTD PT100 1/3 DIN Modultemperatur-Sensor für die Ermittlung der Modultemperatur; 10m Leitungslänge
- Satz 4-Leiter-Messleitung (10m)
- 2 Stk. Kroko-Klemmen rot/schwarz (max. 1500VDC/20A) auf MC4 Stecker male/female; 25cm; für die Verwendung an originaler PVPM Messleitung
- 2 Stk. Prüfspitzen rot/schwarz (max. 1500VDC/40A) auf MC4 Stecker male/female; 25cm; für die Verwendung an originaler PVPM Messleitung
- Entriegelungswerkzeug für MC4 Stecker
- Sicherheits-Lasttrennschalter
- externes Tischnetzteil, In 90-264VAC, Out 15VDC min. 2A, einschl. CEE Netzkabel
- USB-Kabel zum Anschluss eines Auswerte-PC
- Handbuch
- PVe Backpack oder Transportkoffer für Messgeräte-Zubehör
