für bis zu 1500V,
40A
Das PVPM1540X I-U-Kennlinienmessgerät von PV-Engineering ist ein portables Peakleistungsmessgerät für Photovoltaik-Strings und -Arrays bis 1500 V / 40 A.
Es wurde als unsere leistungsstärkste Lösung speziell für große Solarparks im Mega- bis Gigawattbereich entwickelt und eignet sich ideal für hoch effiziente monofaziale sowie bifaziale Module. Optional kann die rückseitige Einstrahlung (Albedo) mit zwei zusätzlichen Einstrahlungssensoren erfasst werden – für eine präzise Analyse bifazialer Anlagen.
Die Messung von Hocheffizienzmodulen stellt höchste Anforderungen an die eingesetzten Geräte. Unser PVPM1540X IV-Kennlinienmessgerät ist dafür entwickelt, alle aktuell am Markt verfügbaren PV-Module ohne Einschränkung zu prüfen – auch Module mit sehr hohen Kurzschlussströmen.

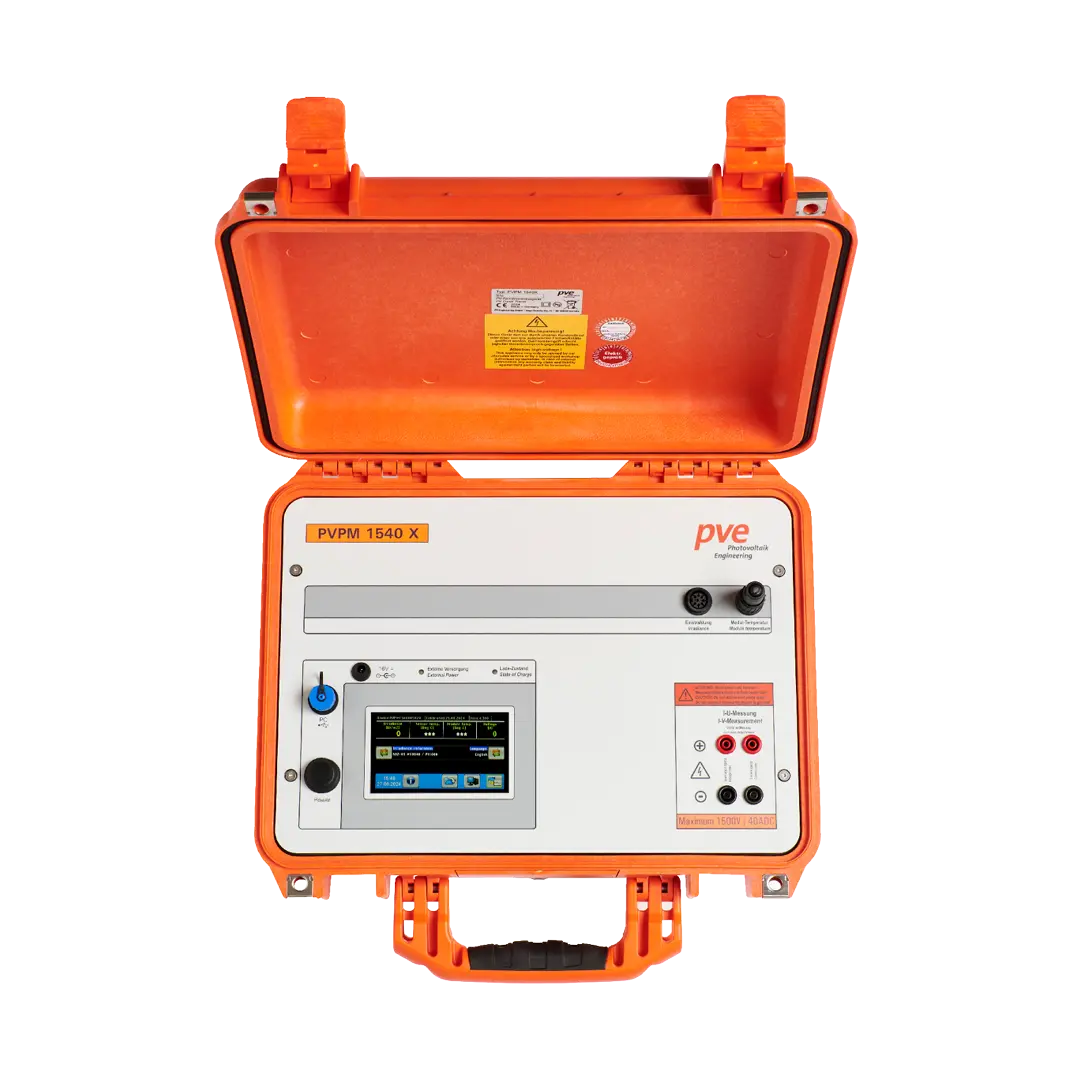

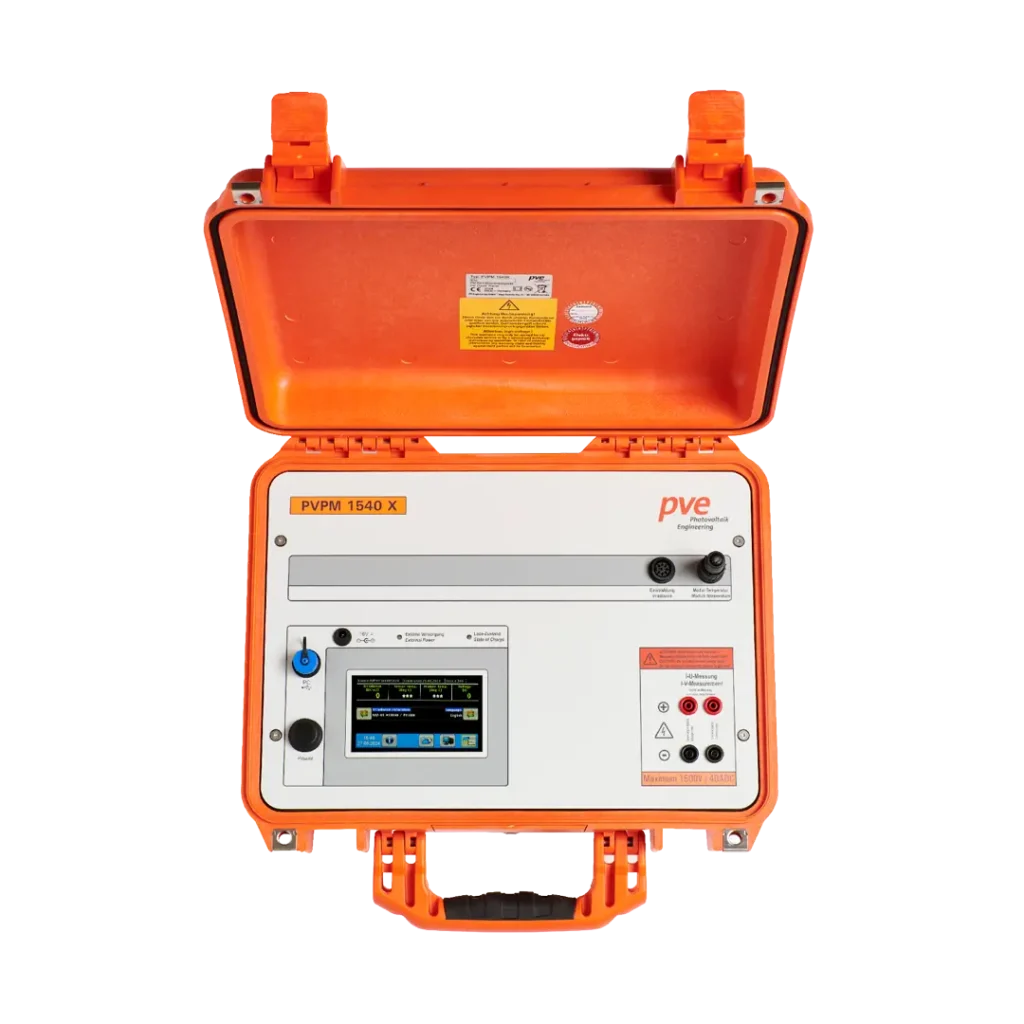

Das PVPM1540X ist ein mobiles PV-Messgerät in einem robusten Kunststoffgehäuse. Mit integrierter Akku-Stromversorgung und einem externen Weitbereichs-Ladegerät eignet es sich perfekt für den flexiblen Feldeinsatz.
Über ein patentiertes Verfahren berechnet das Gerät aus jeder gemessenen IV-Kennlinie direkt am Standort der PV-Anlage die Peakleistung (Pmax) sowie die Widerstände Rs und Rp. Die Messungen erfolgen normkonform nach IEC 60891, IEC 60904-1, IEC TS 60904-1-2 (bifaziale Module) und IEC 61829, wodurch eine internationale Vergleichbarkeit und Abnahmesicherheit gewährleistet ist.
Für die komfortable Bedienung ist das Messgerät mit einem leistungsfähigen Industrie-Mini-PC und einem hochauflösenden TFT-Touchdisplay ausgestattet. Die Steuerung erfolgt intuitiv und softwaregeführt – besondere Schulungen sind nicht erforderlich.
Zur einfachen Datenübertragung auf den PC steht eine Standard-USB-Schnittstelle bereit. Wie alle unsere Systeme wird auch das PVPM1540X vollständig in Deutschland entwickelt und gefertigt – Made in Germany für maximale Präzision und Langlebigkeit.
(Änderungen vorbehalten)

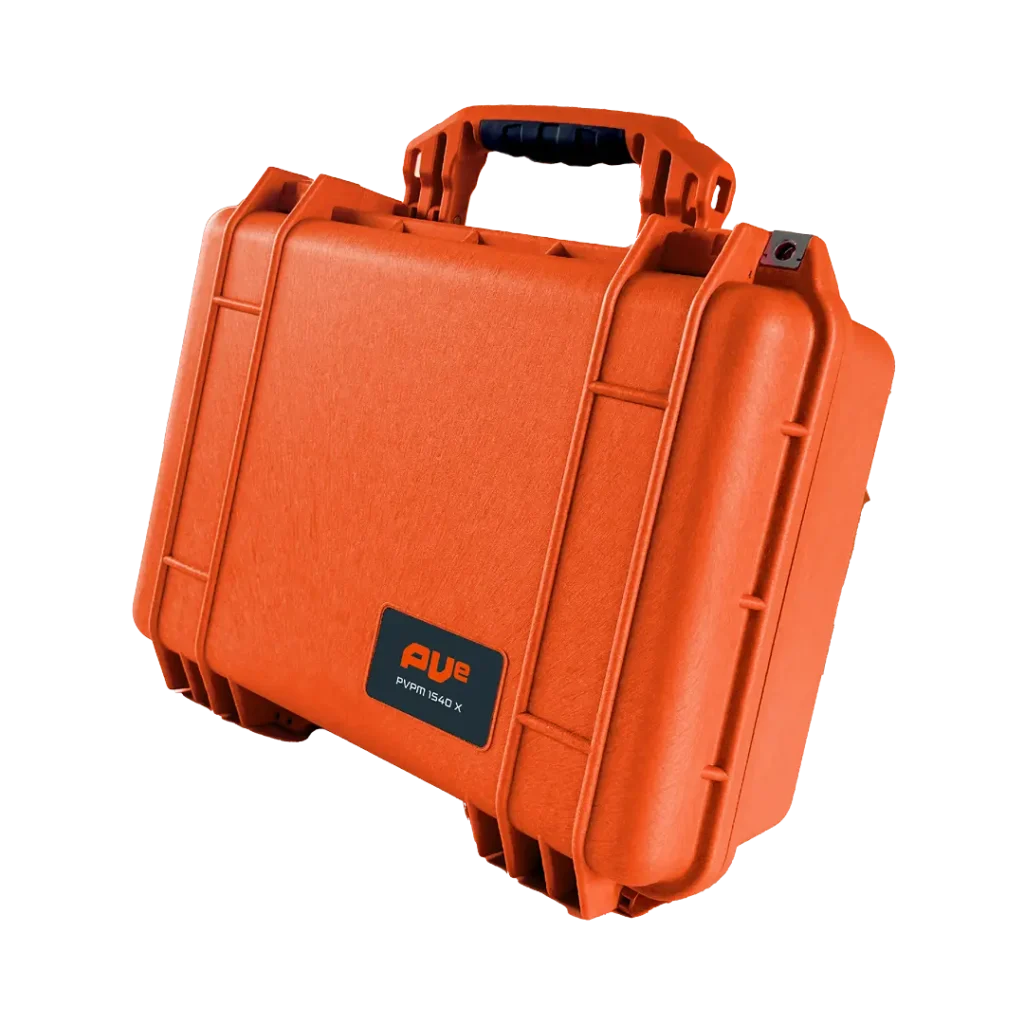

- Military grade Peli Case, IP67 mit Tragegriff und automatischem Druckausgleichsventil
- Einstrahlungs-Referenz-Sensor NES SOZ-03 mit integriertem Pt1000-Sensor erfasst Einstrahlung und Zelltemperatur (optional mit zwei zusätzliche Einstrahlungs-Referenz-Sensoren für bifaziale Module / zur Ermittlung der rückseitigen Einstrahlung)
- Messung der Modul-Rückseitentemperatur mit einem RTD PT100 Modultemperatur-Sensor
Messbereiche des PVPM1540X I-U-Kennlinienmessgerät bis 1500V / 40A
(Änderungen möglich)
Spannung
25V / 100V / 500V / 1500V
Strom
2A / 5A / 10A / 40A
Temperatur
-40°C - +100°C bei Pt1000
Einstrahlung
0 - 1300W/m2 (Standardsensor)
- Die Messbereiche können untereinander kombiniert werden
- Das Messgerät wählt automatisch einen optimalen Messbereich
Messeinheit
- Miniatur-Industrie-PC 32Bit, Echtzeituhr, keine mechanisch bewegten Teile wie Festplatten, Lüfter o. ä.
- Die Daten von mehreren 1000 Messungen werden automatisch dauerhaft im Gerät gespeichert (Flash-Speicher)
- Sampling Rate max. 100kHz, Auflösung 0.01V - 0.25V, 0.005A – 0.001A (abhängig vom gew. Messbereich)
- Messgenauigkeit für die I-U-Kennlinie besser 1%
- Toleranz der Peakleistungsbestimmung: ±5%
- Reproduzierbarkeit von Peakleistungsergebnissen: ±2%
- Messdauer Einzelmessung bei Einzelmodulen >20ms (ca. 100 Messwertpaare), dadurch kein Einfluss der kapazitiven Eigenschaften des Prüflings auf die Messung
- kalibrierter Einstrahlungs-Referenzsensor (monokristallin mit Zertifikat) mit Zelltemperatur-Sensor; Edelstahl-Klemmhalter für die werkzeuglose Montage am Modulrahmen, 10m Leitungslänge
- optionale Einstrahlungs-Referenz-Sensoren für die rückseitige Einstrahlung mit Edelstahl-Universalhalter, Zelltemperatur-Sensor, 3m Leitungslänge
- Andere handelsübliche Sensoren über störsichere Kabelverbindung anschließbar
- 4-Leiter-Messkabel zum Generator vermeidet systematische Spannungs-Messfehler
- Ergänzend ist die Messung der Modul-Rückseitentemperatur unter Verwendung des standardmäßig mitgelieferten RTD PT100 Modultemperatur-Sensors möglich
- Langzeit-Dauermessungen von I-U-Kurven in einstellbaren Zeitintervallen
Anschluss nur an strombegrenzten Gleichspannungs-Quellen (z.B. Photovoltaik-Generatoren) zulässig!
Anzeige
- Farb-TFT-Display, LED-Backlight, Auflösung 480 x 272 Pixel, sonnenlicht-tauglich
Bedienung
- Menügesteuert über Touchscreen direkt am Gerät
- Bedienung und Auswertung alternativ mit Windows-Programm
- Anschluss zum PC: USB, Buchse Standard Mini-B
- USB-Kabel: Standard USB-2.0 Kabel
Spannungsversorgung
- Leistungsaufnahme ca. 40W
- Li-Ion-Akkumulator 99.6Wh (Dauerbetrieb bis zu 8h)
- Externes Netzteil, In 90-263Vac, 47-63Hz, 40W, UL-Zulassung
- Eingebauter Laderegler mit Überlade- /Tiefentladeschutz für Akku
- Anzeige des Ladezustands über Kontroll-LED auf der Frontplatte
Abmessungen
- Breite: 40,6 cm, Höhe: 17,5 cm, Tiefe: 33,0 cm, Gewicht: ca. 8,5 kg
Betriebsbedingungen
- max. Höhe über N.N.: 2000m
PVPM1540X
Temperatur
rel. Luftfeuchtigkeit
Betrieb
0°C bis 40°C
10% bis 90% (n. c.)
Lagerung
-10°C bis 85°C
5% bis 95%

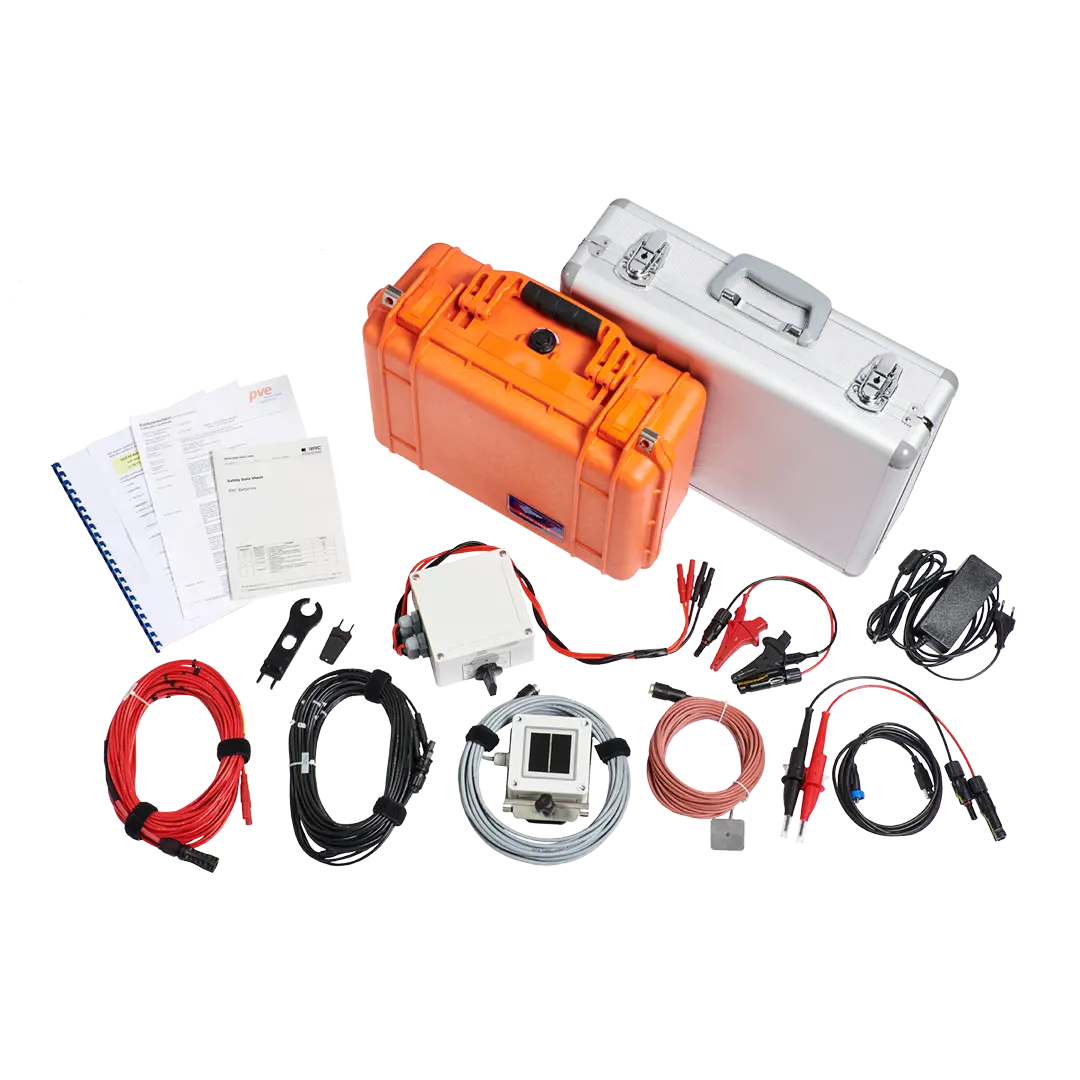

- PVPM1540X I-U-Kennlinienmessgerät bis 1500V / 40A
- Software-Lizenz PVe Curvealyzer
- Steuer- und Auswertesoftware für alle aktuellen und älteren Windows-Versionen, von Windows 2000 bis Windows 11
- kalibrierter Einstrahlungs-Referenzsensor (monokristallin mit Zertifikat) mit Zell-Temperatursensor; Edelstahl-Klemmhalter für die werkzeuglose Montage am Modulrahmen, 10m Leitungslänge
- (optional) kalibrierte Einstrahlungs-Referenzsensoren (monokristallin mit Zertifikat) mit Zell-Temperatursensor; Edelstahl-Universalhalter für die Montage am Modulrahmen, 3m Leitungslänge
- einem RTD PT100 1/3 DIN Modultemperatur-Sensor für die Ermittlung der Modultemperatur; 10m Leitungslänge
- Satz 4-Leiter-Messleitung (10m)
- 2 Stk. Kroko-Klemmen rot/schwarz (max. 1500VDC/20A) auf MC4 Stecker male/female; 25cm; für die Verwendung an originaler PVPM Messleitung
- 2 Stk. Prüfspitzen rot/schwarz (max. 1500VDC/40A) auf MC4 Stecker male/female; 25cm; für die Verwendung an originaler PVPM Messleitung
- Entriegelungswerkzeug für MC4 Stecker
- Sicherheits-Lasttrennschalter
- externes Tischnetzteil, In 90-264VAC, Out 15VDC min. 2A, einschl. CEE Netzkabel
- USB-Kabel zum Anschluss eines Auswerte-PC (optiona)
- Handbuch
- PVe Rucksack oder Alu-Transportkoffer für Messkabel und Sensor
