Sensoren & Zubehör

Sensoren & Zubehör für I-U-Kennlinienmessgeräte

PV-Engineering bietet passende Sensoren & Zubehör für I-U-Kennlinienmessgeräte an – darunter präzise Einstrahlsensoren, Kabel und weitere Komponenten für unterschiedliche Zwecke und Anforderungen, etwa für Dauer- oder Langzeitmessungen. Alle Sensoren und Zubehörteile sind qualitativ hochwertig, getestet mit den PVe Peak Metern und stammen von langjährigen Partnern.

Achtung:
Im Lieferumfang jedes PVe Peak Meters ist bereits ein Einstrahlreferenzsensor enthalten.

M+T Si

mono-/polykristallin, opt. mit KG-Filter

Beschreibung

Unser Zubehör für I-U-Kennlinienmessgeräte umfasst ebenso hochpräzise, kalibrierte Einstrahlungs-Referenz-Sensoren der Firma IMT und verfügen über Pt1000, 10m Anschluss-Leitung, PVPM-Steckverbinder Amphenol, Al-Gehäuse, Kalibrierzertifikat
Auswahl: mono-/polykristallin, KG-Filter, Standard-Steckertyp: Amphenol

Weitere Informationen erhalten Sie u.a. direkt bei IMT Technology GmbH https://imt-technology.com/

ISE Fraunhofer

Outdoor-Präzisions-Referenz

Beschreibung

Die Outdoor-Präzisions-Referenzen des ISE Fraunhofer in Freiburg haben mit eine der höchsten am Markt verfügbare Genauigkeit. Diese Sensoren sind mit oder ohne Absorptions-Filter erhältlich und so zur Referenzierung unterschiedlicher Technologien einsetzbar. Der Sensor kann mit einem RTD-Temperaturfühler für die Kompensation der Zelltemperatur ausgestattet sein.

SOZ-03 MONO

monokristallin

Beschreibung

Einstrahlungs-Referenz-Sensor, monokristalline Zelle, Temperatursensor Pt1000, mit Werks-Kalibrierzertifikat, inkl. Edelstahl-Klemmhalterung, mit 10m Leitung

SOZ-03 POLY

polykristallin

Beschreibung

Einstrahlungs-Referenz-Sensor, polykristalline Zelle, Temperatursensor Pt1000, mit Werks-Kalibrierzertifikat, inkl. Edelstahl-Klemmhalterung, mit 10m Leitung

Sensoren & Zubehör für I-U-Kennlinienmessgeräte einfach nachbestellen

Ob Verlängerungskabel, Koffer oder Schloss – wir bieten Ihnen Sensoren & Zubehör für Ihre PVe I-U-Kennlinienmessgeräte.

Alle Kabel, die Sie für Messungen benötigen, sind bereits im Lieferumfang unserer PVe Messgeräte-Sets enthalten – weitere Sensoren & Zubehör für I-U-Kennlinienmessgeräte können Sie jederzeit nachbestellen.

RTD PT100 Modultemperatur-Sensor

Beschreibung

Der externe Modultemperatur-Sensor wird verwendet, um die Temperatur der Modulrückseite messtechnisch zu erfassen. Hierfür kommt ein RTD PT100 mit einer Genauigkeitsklasse von 1/3 DIN zum Einsatz.

Messleitung Vierleiter

für PVPM 1000V/1500V, 20A/40A

Beschreibung

4-Leiter-Leistungs-Messleitung (Satz rot/schwarz) für das PVPM 1000 V/1500 V, 1,5 mm²/2,5 mm², Länge 10 m (andere auf Anfrage). Diese Messleitung verbindet das PVPM-Messgerät für die Messung mit dem zu testenden Modul bzw. String.

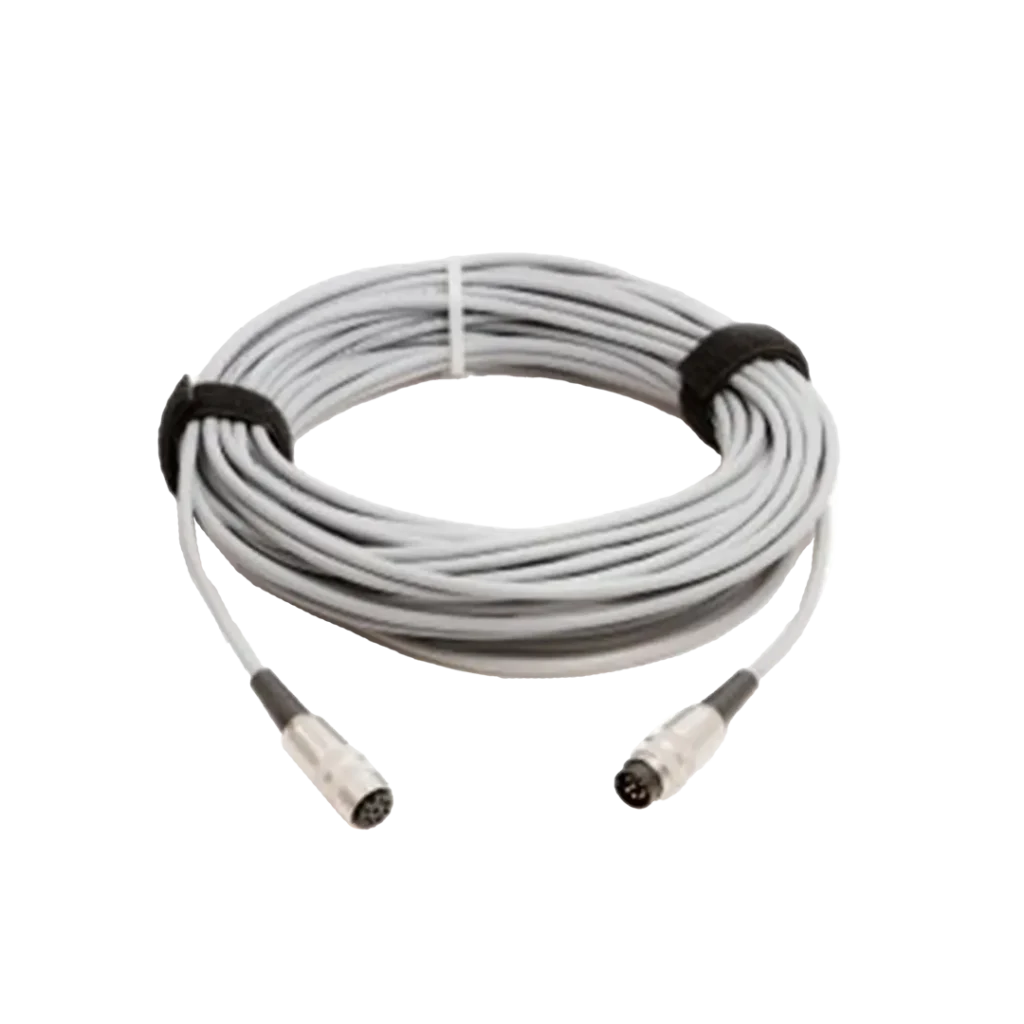

Verlängerungsleitung

für PVPM-Kombisensor

Beschreibung

Die Verlängerungsleitung für den PVPM-Kombisensor kann in einer Länge bis 15 m bestellt werden. Die Leitungs-Gesamtlänge sollte 25 m nicht überschreiten.

Verlängerungsleitung Vierleiter

1000V, 20A/40A

Beschreibung

4-Leiter-Verlängerung (Satz rot/schwarz) für die Leistungs-Messleitung des PVPM 1000V 20A/40A 1,5 mm²/2,5 mm². Standardlänge 10 m. Aufgrund der 4-Leiter-Technik ist kein Abgleich am Messgerät erforderlich. Andere Abmessungen fertigen wir gerne an.

Verlängerungsleitung

für PT100-Oberflächensensor

Beschreibung

Die Verlängerungsleitung für den externen Oberflächenfühler PT100 kann benutzt werden, wenn die serienmäßigen 10m Anschlussleitung nicht ausreichen. Die Gesamtlänge der Sensor-Anschlussleitung sollte 25m möglichst nicht überschreiten.

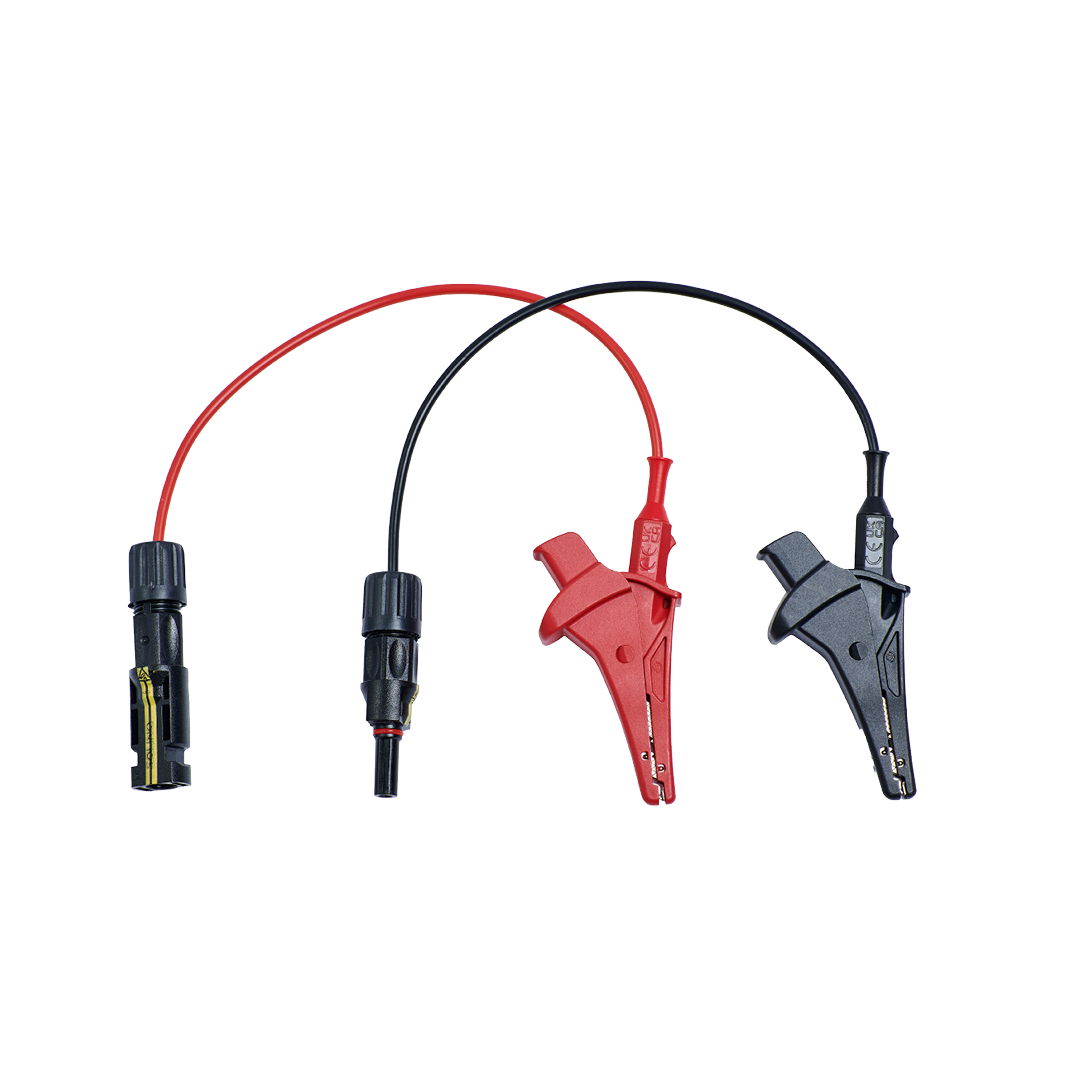

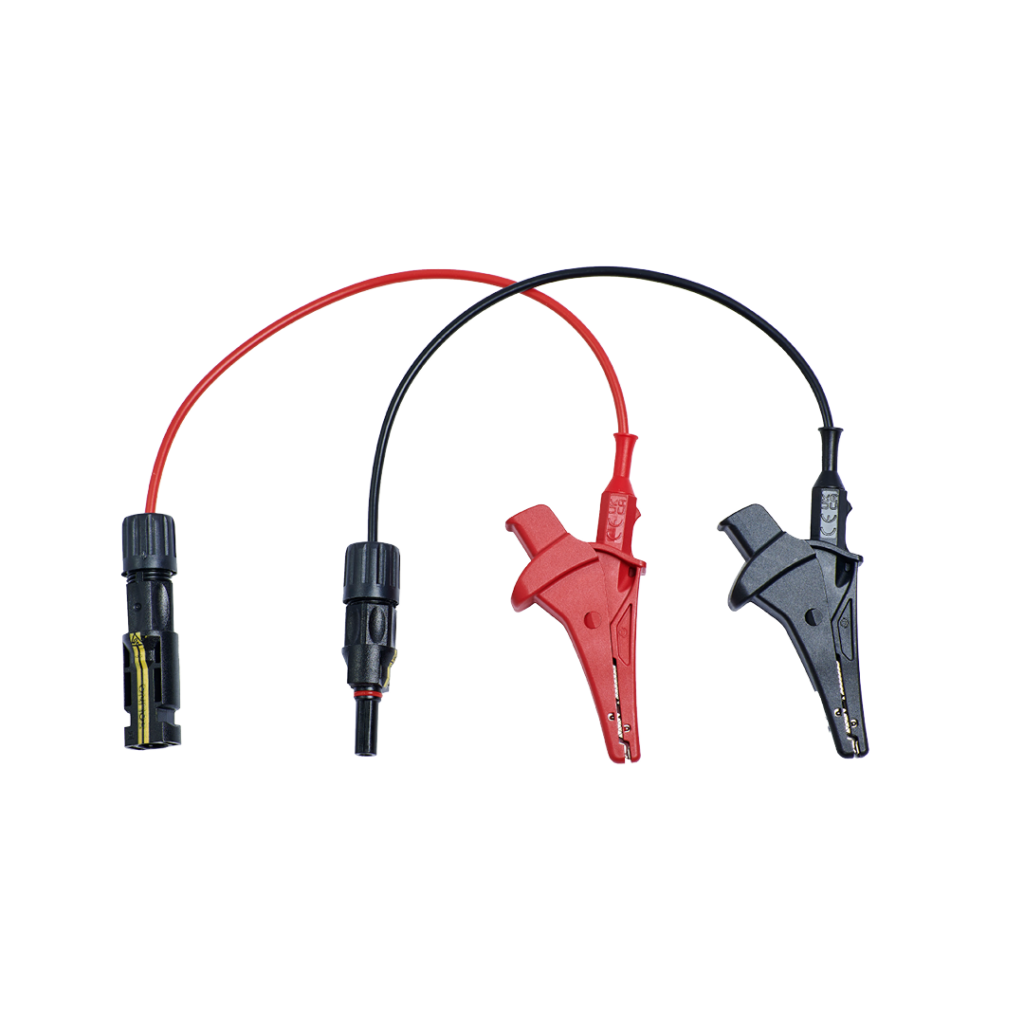

Krokodilklemmen Set

für die Verwendung an originaler PVPM Messleitung

Beschreibung

2 Stück Kroko-Klemmen rot/schwarz (max. 1500V/20ADC) auf MC4 Stecker male/female

25 cm

Prüfspitzen
Set

für die Verwendung an originaler PVPM Messleitung

Beschreibung

2 Stück Prüfspitzen rot/schwarz (max. 1500V/40ADC) auf MC4 Stecker male/female

25 cm

Externes Tischnetzteil

ein zweites Netzteil zum Beispiel fest verbaut

Beschreibung

Externes Tischnetzteil MeanWell, In 90-264VAC, Out 15VDC 3.3A, einschl. CEE Netzkabel schwarz

USB-
Kabel

für PVPM 1000V/1500V, 20A/40A

Beschreibung

PVPM-USB Mini Cab

Externer
Lasttrennschalter

für mehr Sicherheit

Beschreibung

Externer Lasttrennschalter (4-polig), 1500V/20ADC oder 1000V/50ADC, Gehäuse IP65, zum Einsatz in PVPM-Messleitungen, 4mm Sicherheitslaborstecker / -buchsen

Entriegelungs-werkzeug

Verbindungen mit einem Handgriff entriegeln

Beschreibung

1 Stück Entriegelungswerkzeug für MC4-Steckverbindung

PELI Padlock
TSA

für Peli Case 1650

Beschreibung

Von der amerikanischen Behörde für Transportsicherheit (TSA = Transportation Security Administration) zertifiziertes Schloss mit 3-Zahlen-Kombination. Kann mit TSA-Spezialschlüssel bei Sicherheitskontrollen geöffnet und wieder verschlossen werden (nur in den USA). Passend für größere Peli Case.

Gewicht: ca. 0,1 kg

Koffer
für Zubehör

ein Koffer für das gesamte Zubehör

Beschreibung

Der Aluminium-Koffer für Sensoren & Zubehör für I-U-Kennlinienmessgeräte wie das PVPM. Innenraum schaumstoff-gepolstert. Mit angenehmem Tragegriff, zwei Schlössern für sicheren Transport und stabilem Aluminiumrahmen.

Koffer
Peli Case 1650

für alle PVPM Geräte

Beschreibung

Der PELI-Case 1650, mit Raster-Schaumstoff-Einsatz, ist ein speziell gepolsterter Transportkoffer für die Messgeräte und Sensoren & Zubehör für I-U-Kennlinienmessgeräte.

Innenmaß:
725 mm x 445 mm x 270 mm
Aussenmaß:
802 mm x 520 mm x 316 mm
Gewicht: ca. 13 kg

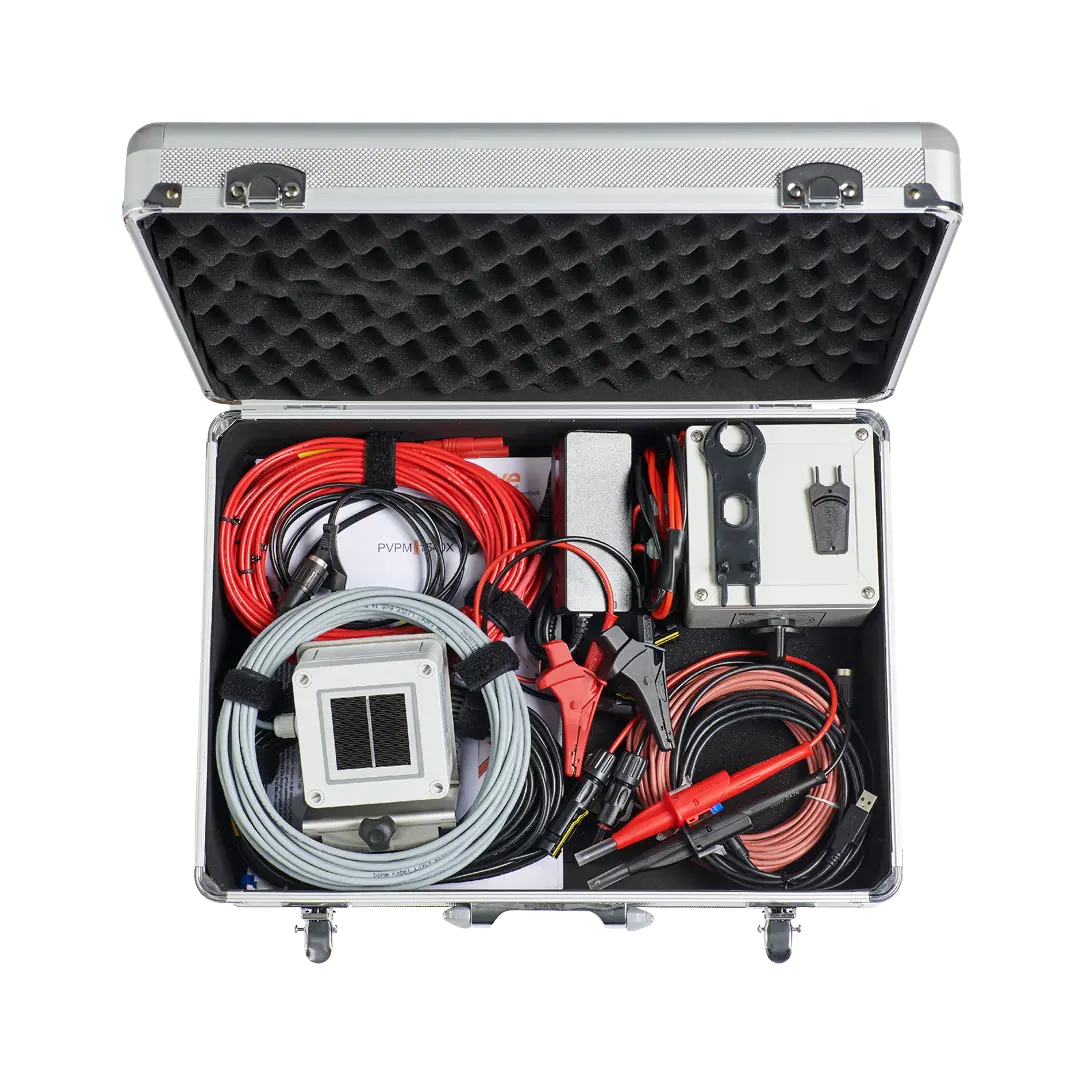

Komplettes Zubehör-Set

für PVPM 1000V/1500V, 20A/40A

Beschreibung

Komplettes Zubehörset für ein PVPM (Zubehör für I-U-Kennlinienmessgeräte) im Aluminiumkoffer inklusive:
• Strahlungsreferenzsensor NES SOZ-03 (Pt1000), monokristallin, Kabel 10 m, PVPM-Anschlüsse
• Temperatur-Oberflächensensor Pt100, Kabel 10 m, PVPM-Stecker
• 4-Leiter-Messkabel 10m
• Externes Netzteil mit Weitbereichseingang, Netzkabel
• Kurzschlussstecker für unbenutzten Modultemperatureingang
• USB-Kabel 1,5 m
• Benutzerhandbuch
• Koffer für Kabel und Sensor
• PVPM-LTSX1500, externer Lasttrennschalter 1500 V
